においの測定用器材試料採取用器材SAMPLING INSTRUMENTS

悪臭防止法で指定される試料採取方法の要件を満たす製品を紹介します。
敷地境界線用、排出口用、排出水用の要件によって使用する器材を選定します。

敷地境界線用器材

敷地境界線でのサンプリングでは6~30秒以内に10L程度の臭気ガス採取が求められています。採取には、ハンディポンプ、吸引ボックス、2way吸引ケース、吸引瓶、真空瓶が用いられます。

※ハンディポンプ、吸引ボックス、2way吸引ケースは排出口測定にも対応しています。

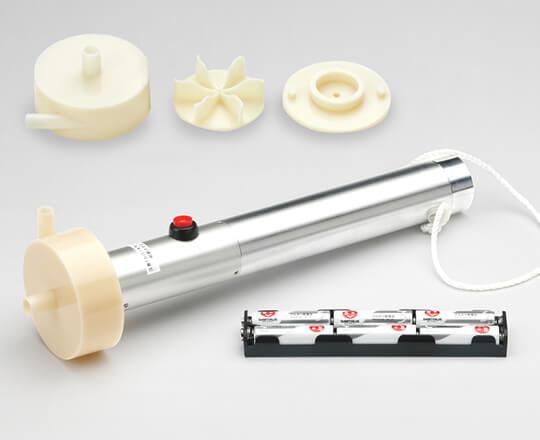

フレックスポンプDC1-N50型Fleks pump DC1-N50 type

短時間で大容量(50L/min以上)のガス採取を可能にするために開発されたのが、DC1-N50型です。
特に敷地境界用の採取ポンプとして、大変優れています。

重量 500g(電池込み)
外寸 全長約317mm(カセット込み)
本体径38mm/カセット径94mm
流量(無負荷時) 50L/min以上(新品電池)
付属品 単三乾電池(アルカリ電池)6本
使用材質 本体・・・アルミ/カセット・・・ABS樹脂
吸入口 12φ(内径:10φ)
吐出口 10φ(内径:8φ)
備考
  • 単三乾電池(アルカリ電池)6本を電源に使用します。
  • 無臭材質〈ABS樹脂〉の使用によりサンプルに影響を与えません。
  • 濃度や質の異なったサンプルの連続採取もカセットを交換すればOKです。
  • カセットは洗浄もできるので何度でも使えて経済的。
  • 敷地境界線、排出口どちらでも使用できますが、採取条件が異なります。

※ABS樹脂(アクリロニトリル・ブタジエン・スチレン樹脂)

商品詳細

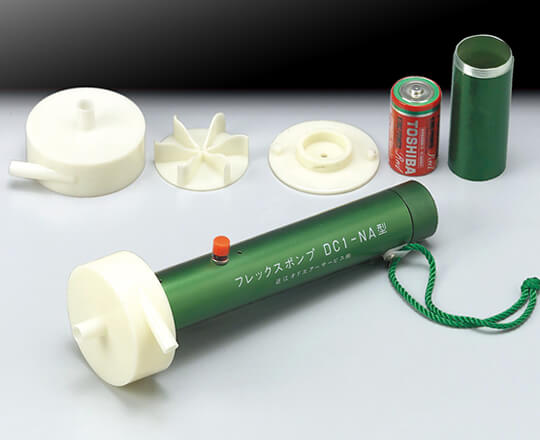

フレックスポンプDC1-NA型Fleks pump DC1-NA type

大型の試料採取用器材を持ち込むのが困難な場所でのガス採取を可能にするために開発されたのが、DC1-NA型です。
特に敷地境界用の採取ポンプとして、大変優れています。

重量 500g(電池込み)
外寸 全長280mm(カセット込み)
本体径38mm/カセット径94mm
流量 アダプター有:約35L/min
アダプター無:約26L/min
出力 1.8W-8000rpm(最大)
付属品 単一乾電池(マンガン電池)2本
使用材質 本体・・・アルミ/カセット・・・ABS樹脂
吸入口 12φ(内径:10φ)
吐出口 10φ(内径:8φ)
備考
  • 乾電池のDC3V(単1×2本)を電源に使用します
  • 無臭材質〈ABS樹脂〉の使用によりサンプルに影響を与えません。
  • 濃度や質の異なったサンプルの連続採取もカセットを交換すればOKです。
  • カセットは洗浄もできるので何度でも使えて経済的。
  • オプションのアダプターを付けることにより、パワーアップ可能です。(マンガン電池を使用)
  • 敷地境界線、排出口どちらでも使用できますが、採取条件が異なります。

※ABS樹脂(アクリロニトリル・ブタジエン・スチレン樹脂)

商品詳細

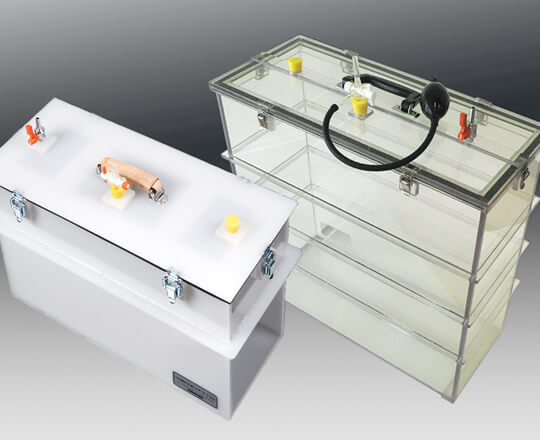

吸引ボックスSampling Box

「間接採取法」を利用しています。
採取は特殊な箱の内部をポンプで減圧しながら、箱内部に取り付けた試料採取用バッグに試料ガスを吸入させる方法です。試料ガスはポンプを通過せずに直接バッグに入ります。
バッグは10L程度、採取時間は6~30秒で行なって下さい。(敷地境界線測定)

容量 10L 20L
ケース外寸 H355mm W490mm L190mm H510mm W510mm L200mm
総重量 約6kg 約12kg
備考 敷地境界線、排出口どちらでも使用できますが、採取条件が異なります。

商品詳細

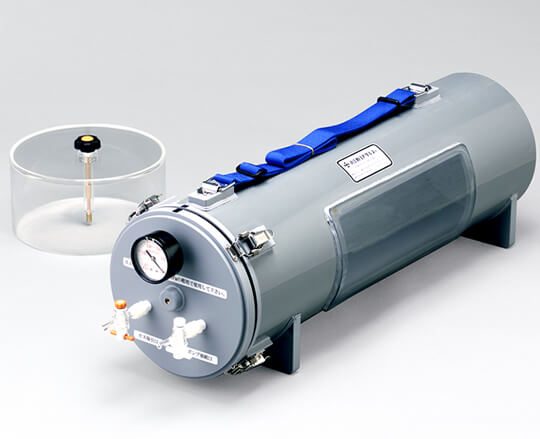

2way吸引ケース2way suction bottle

吸引瓶と吸引ボックスとして使える優れ物です。
コック部分は交換可能です。

容量 10L
外寸(本体) 直径230mm 全長820mm
総重量 重量8kg
備考 吸引バックFを取り付け、採取を行います。
敷地境界線、排出口どちらでも使用できますが、採取条件が異なります。

商品詳細

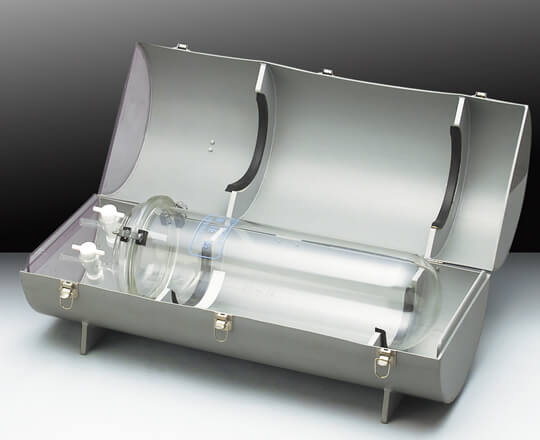

吸引瓶Suction bottle

真空瓶と違い、内部の吸引バッグAに試料を採取するため、試料の取り出しが簡便です。

容量 10L
ケース外寸 直径315mm 全長800mm
総重量 約6.5kg
備考 瓶内部に吸引バッグAを取り付けて採取を行ないます。(2way吸引ケース用バックは使えません)

商品詳細

真空瓶Vacuum bottle

瓶内部を真空にし、サンプリング場所で栓を開けることで、素早く採取することができます。

容量 10L
ケース外寸 直径220mm 全長800mm
総重量 約6kg
備考 採取後のサンプルガス取りだしには真空瓶専用のシリコン栓とフレックサンプラー®真空瓶専用バッグが必要です。

商品詳細

排出口用器材

1~3分間に3~20Lの採取能力が求められています。採取には、ポンプ、吸引ボックス、2way吸引ケースが用いられます。

※排出口のガスは高温・多湿・粉塵を含むものなどもあり、採取には注意が必要です。

※ハンディポンプ、吸引ボックス、2way吸引ケースは敷地境界線測定にも対応しています。

マルチポンプDA型Multi pump DA type

2種類の電源を搭載した強力パワー
持ち運びに便利なコンパクトタイプのポンプです。

従来の製品では、ACまたはDCのどちらか片方しか使えなかった電源タイプを、新発売のマルチポンプDA型では両方が使用可能。
1台のポンプで2つの電源の使い分けが出来る優れものです。

電源 電源1:内蔵電池/電源2:AC100V電源
充電 ACアダプター入力AC100V/出力DC16V 1A
電池 DC12V 1.2Ah 2個
充電時間 6時間満充電
流量(無負荷時) 4L/min
寸法 W:140+(14),H:170+(7+22),D:225+(10)mm
重量 4.5kg
運転時間 DC電源連続運転 約2時間(満充電時)
付属品 共用カセットチューブ1本 ACアダプター
備考 カセットチューブのノズルの色分け
白…吸入口 黒…吐出口です。

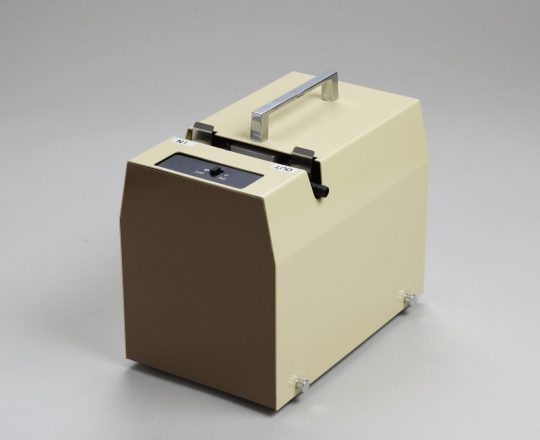

フレックスポンプAC型Fleks pump AC type

安定した性能、抜群の信頼性を誇る
ロングセラーポンプです。

臭気ガス採取の直接採取法ではポンプ自体への臭気の付着、またポンプより発生する臭気が問題となっていました。
フレックスポンプAC型は弁とチューブで構成されたユニットを使用することにより、二つの問題を一気に解決しました。
以来最も信頼のおける直接採取用ポンプとして使い続けられています。

流量 4~5L/min
寸法 H165mm W120mm L180mm
重量 4.1kg
電源 AC100V
付属品 共用カセットチューブ1本
備考 カセットチューブのノズルの色分け
<白>一吸入口 <黒>一吐出口です。

フレックスポンプDCII型Fleks pump DCII type

バッテリー内蔵、コンセントを探す必要はありません。

AC型ポンプは電源がない所では使用できませんでした。そのために開発されたのが、このDCIIポンプです。
バッテリー内蔵のため、電源のない所でも使用できます。

流量 4L/min
寸法 H195mm W150mm L230mm
重量 7.0kg
電源 DC12V
付属品 充電用ACアダプター
共用カセットチューブ1本
備考
  • 万一破損等でバッテリー液が皮膚や衣服についた場合は直ちに多量の水で洗って下さい。
  • 充電は4~8時間行ってください。
  • 連続使用は4時間以内でお願いします。

吸引ボックスSampling Box

2way吸引ケース2way suction bottle

フレックスポンプDC1-N50型Fleks pump DC1-N50 type

フレックスポンプDC1-NA型Fleks pump DC1-NA type

※吸引ボックス・2way吸引ケース・フレックスポンプDC1-N50型/NA型は敷地境界線用、排出口どちらでも使用することができます。
製品の詳細は上記のそれぞれの項目をご覧ください。

排出水用器材

試料中の悪臭原因物質が光によって分解されないように、遮光性のある褐色瓶が必要です。

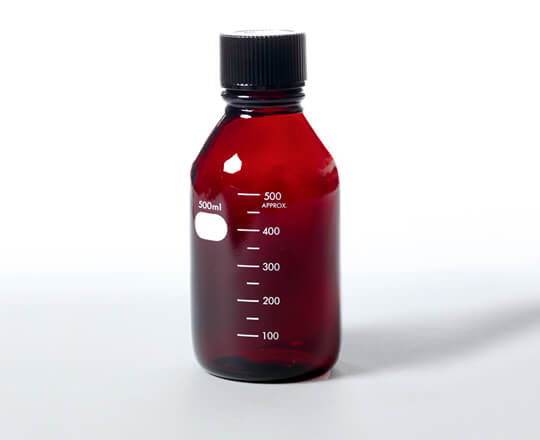

採取ビンSampling bottle

排出水の採取用に使用します。

容量 500mL
材質 本体/ガラス
キャップ/フェノール樹脂
パッキン/フッ素樹脂

その他器材

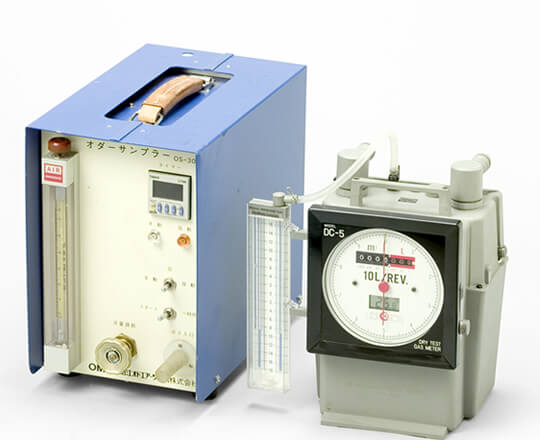

オダーサンプラー 及び 積算流量計Oder Sampler and Integrating Floemeter

アンモニア・トリメチルアミン・アルデヒド類・脂肪酸などの捕集に使用します。
積算流量計をつなぐことにより、正確な流量を測れます。

重量 13kg
外寸 H315mm W205mm L330mm
電流 100V 3A
